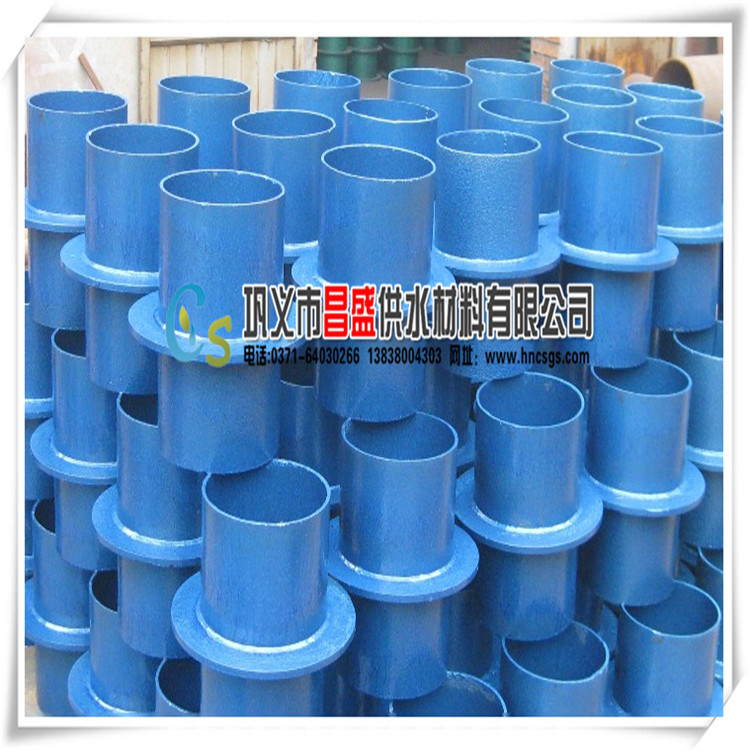

02S404刚性防水套管：
刚性防水套管适用于管道穿墙处不承受管道振动和伸缩变形的构(建)筑物，对于地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接，A型适用于钢管。
安装：
1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。
2、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。
3、钢套管须与止水翼环周边满焊。
4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。
5、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。
6、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。
7、检查所有承插口是否到位、牢固、密实。
8、管道安装应按施工验收规范设置支吊架。
9、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。再根据给排水平面图和大样图，并参照标准图集来制作。
10、在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。
