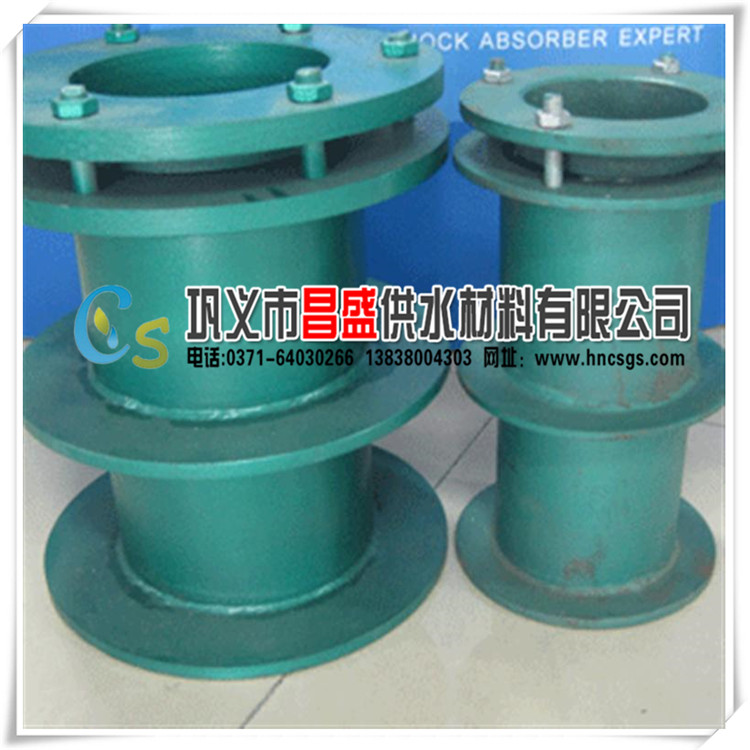

02S404柔性防水套管：
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
安装说明：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵。?
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径（D5）大200，而且必须将套管一次浇筑于内墙。?
3、穿墙处混凝土墙壁厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200。?
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。?
5、柔性填料材料：沥青麻丝、聚苯乙烯板、聚氯乙烯泡沫塑料板。?
6、密封膏：聚硫密封膏、聚氨酯密封膏。?
7、焊接结构尺寸公差于形位公差按照JB/T5000.3-1998执行。焊接采用手工电弧焊，焊条型号E4303，牌号J422。焊缝坡口得基本形状于尺寸按照GB985-88执行。?
8、当套管采用卷制成型时，周厂允许偏差为：D2≤600，D2>600±0.0035D2。
