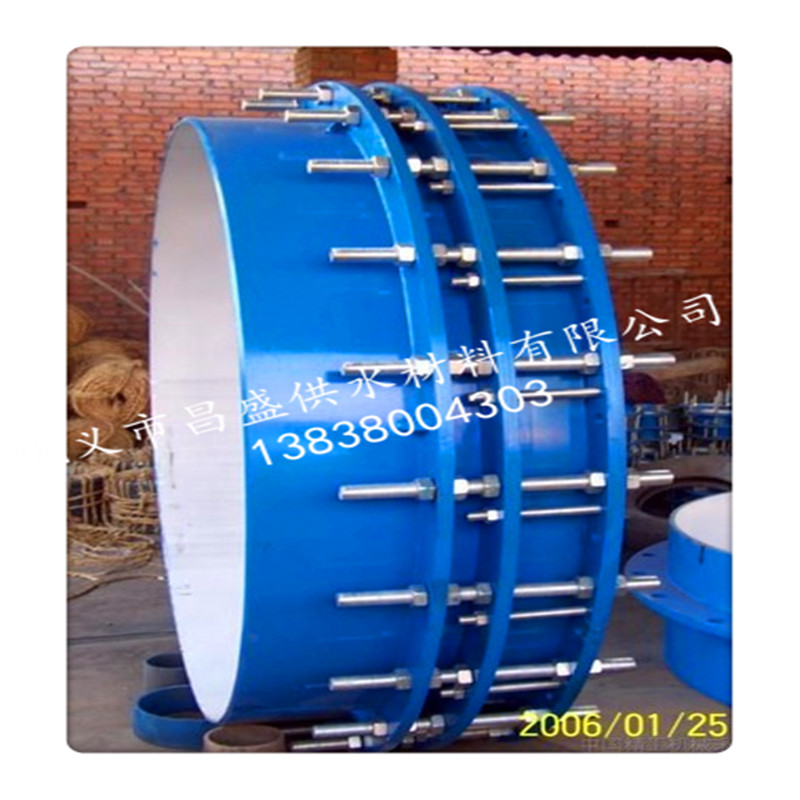

VSSJAFG(CF)型单法兰传力接头：
单法兰传力接头是由松套伸缩接头和短管法兰、传力螺杆等构件组成的，它能传递被连接件的压力推力（盲板力）和补偿管路误差，不能吸收轴向位移。
单法兰传力接头主要用于泵、阀门、管路等附件的松套连接。密封材料：NBR，制造标准：GB12465-2002。
安装简要说明：VSSJAFG型单法兰传力接头适用于一面与法兰连接，一面与管道焊接。安装时调节产品两端与管道或法兰的安装长度，安装和焊接完毕后，对角依次均匀拧紧压盖螺栓，使其成为一个整体，并有一定的位移量，方便安装维修，可根据现场尺寸进行调整。在工作时可以把轴向推力传递至整个管道。
优点：
1.安装简单方便、方便阀门安装、可承受管线的轴向拉力。
2.该产品采用金属铸造或焊接组成，松套部位选用梯形橡胶密封圈，在压盖和螺栓的作用下
3.利用橡胶压缩弹性变形原理。迫使密封圈变形于接头本体伸缩管外壁之间进行静密封。
4.金属和密封圈严格按使用性能及用户要求选用。材质外部涂装高强度防腐漆料，各部连接螺栓为
高强度碳钢或不锈钢制作。因为本体与伸缩管之间有一定间隙，使它具有一定的轴向和径向位移
5.在管道中能有效的补偿和缓解管道和盲板推力，又能便于水泵，阀门的安装维修更换，实为管道安装运行业中最为理想的配套产品。
单法兰传力接头使用范围：因为该系列产品属金属制造品，其有较高的抗拉和抗压强度，软密封性能优越，装卸方便等功能，被惯应用于电力，冶金给排水和污水处理等行业，主要作用于水泵与阀门和管道之间的连接，它在管道运行中有一定的多向位移作用，可以缓解管道运行中的盲板推力，对管道起到一定保护作用，特别是对管道的安装和维修提供了极大的便利，但是在水泵出口处和管道转角处应采用传力接头，因为传力接头通过传力螺栓（即全丝螺栓）能把启泵时的盲板推力传导到泵和管道各部位，避免推力集中于管道或泵的近端发生冲击力损伤设备。
